GUÍA DE MONTAJE – CONJUNTO DE PRECISIÓN VSR10 FIJO CUSTOM
img_20180602_002156

Pues esta vez traigo una pequeña guía de montaje del conjunto de precisión de un VSR10, ya sea TM o clones.

La base es un BAR10 G -Spec de JG, aprovechando que tenia un rifle nuevo de reserva para pruebas, haré esta guía con él.

img_20180602_002156

Upgrades a utilizar:

Materiales:

  • Spray de Silicona al 2%
  • Cinta (aislante, de vinilo o cualquiera que sea resistente a los lubricantes y tenga buena adherencia)
  • Taladro
  • Broca secuencial
  • Destornillador de estrella pequeño y mediano

Empezamos:

Una vez desmontado el recibidor y el cañón exterior del cuerpo, retiramos los tornillos y prisioneros que se alojan en el recibidor y sirven para centrar y fijar el cañón exterior al recibidor, ahora es el momento de desenroscar el cañon exterior del recibidor, teniendo cuidado de no perder los cylinder rings.

img_20180601_235425img_20180601_235601

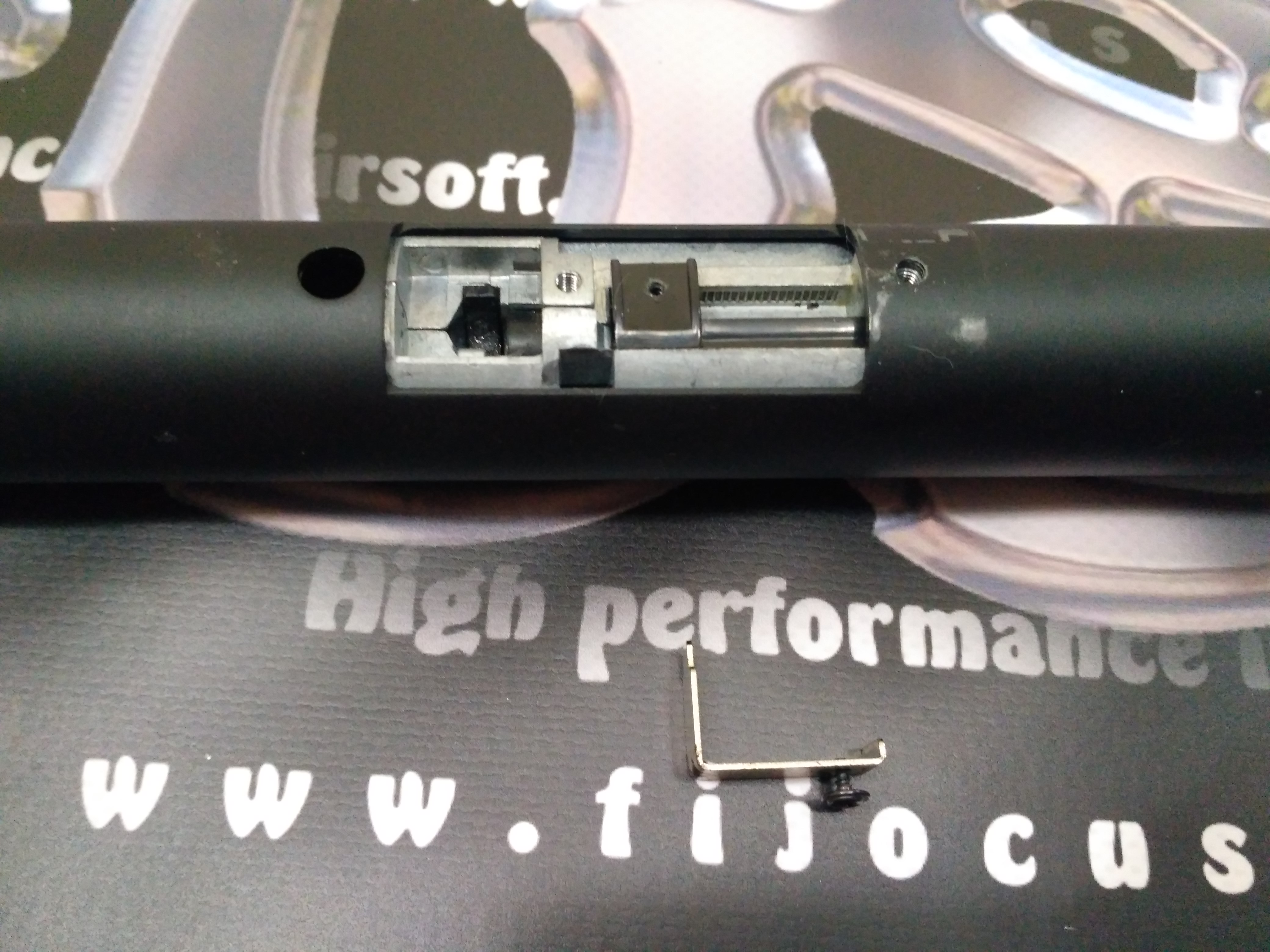

Con un destornillado de estrella mediano, retiramos los tornillos de anclaje del Mag Catch, que lo unen al conjunto de cámara hop up.

Con el destornillador de estrella pequeño, retiramos la leva de regulación exterior que va atornillada a una pieza de plástico por la parte inferior.

img_20180601_235649 img_20180601_235709 img_20180601_235727 img_20180601_235752

Con todo esto quitado, ya se puede sacar por la parte de atrás el conjunto de cámara hop up, el cañón y los dos espaciadores de plástico que trae. (Aunque en la foto no salen, siempre los traen, pero yo ya se los había quitado).

img_20180601_235937

Ahora nos vamos a centrar en la parte importante: al desmontar la cámara hay varios muelles y pines que pueden saltar, hay que tener especial precaución en el muelle de la entrada de la bola, el que hace presión en la pieza que evita que las bolas vayan hacia atrás cuando el nozzle de la cabeza del cilindro no está, también el muelle y el pin de la pieza de regulación.

img_20180602_000035 img_20180602_000109 img_20180602_000132 img_20180602_000215 img_20180602_000254 img_20180602_000322 img_20180602_000346 img_20180602_000409

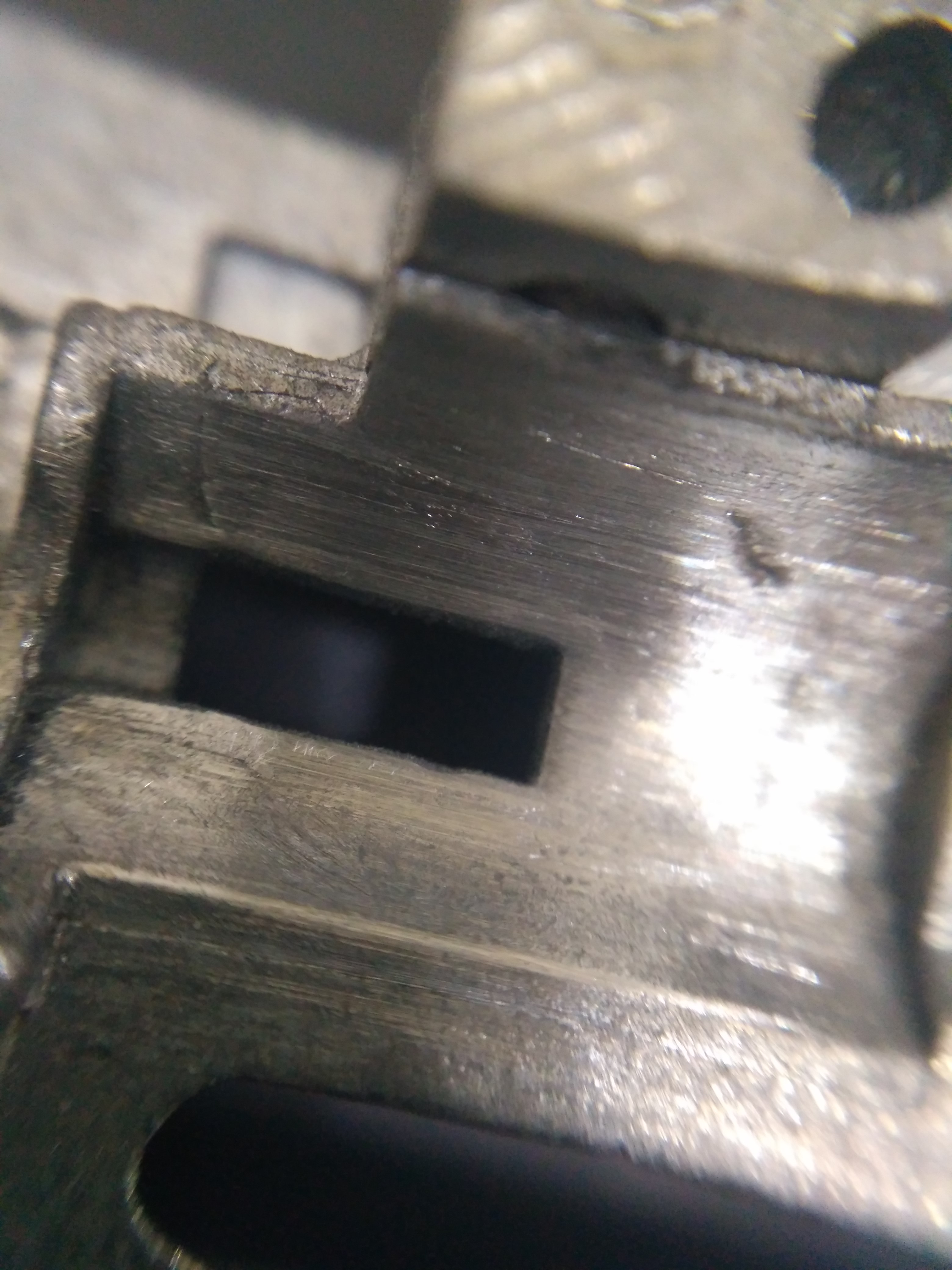

Retiramos el cañón y la goma de serie, limpiamos bien toda la cámara con un poco de alcohol de limpieza y revisamos que esté todo bien, y si hay rebabas de molde o imperfecciones, solucionarlas antes de montar los upgrades.

img_20180602_000450 img_20180602_000704 img_20180602_000720 img_20180602_000755 img_20180602_001556 img_20180602_001804 img_20180602_001814

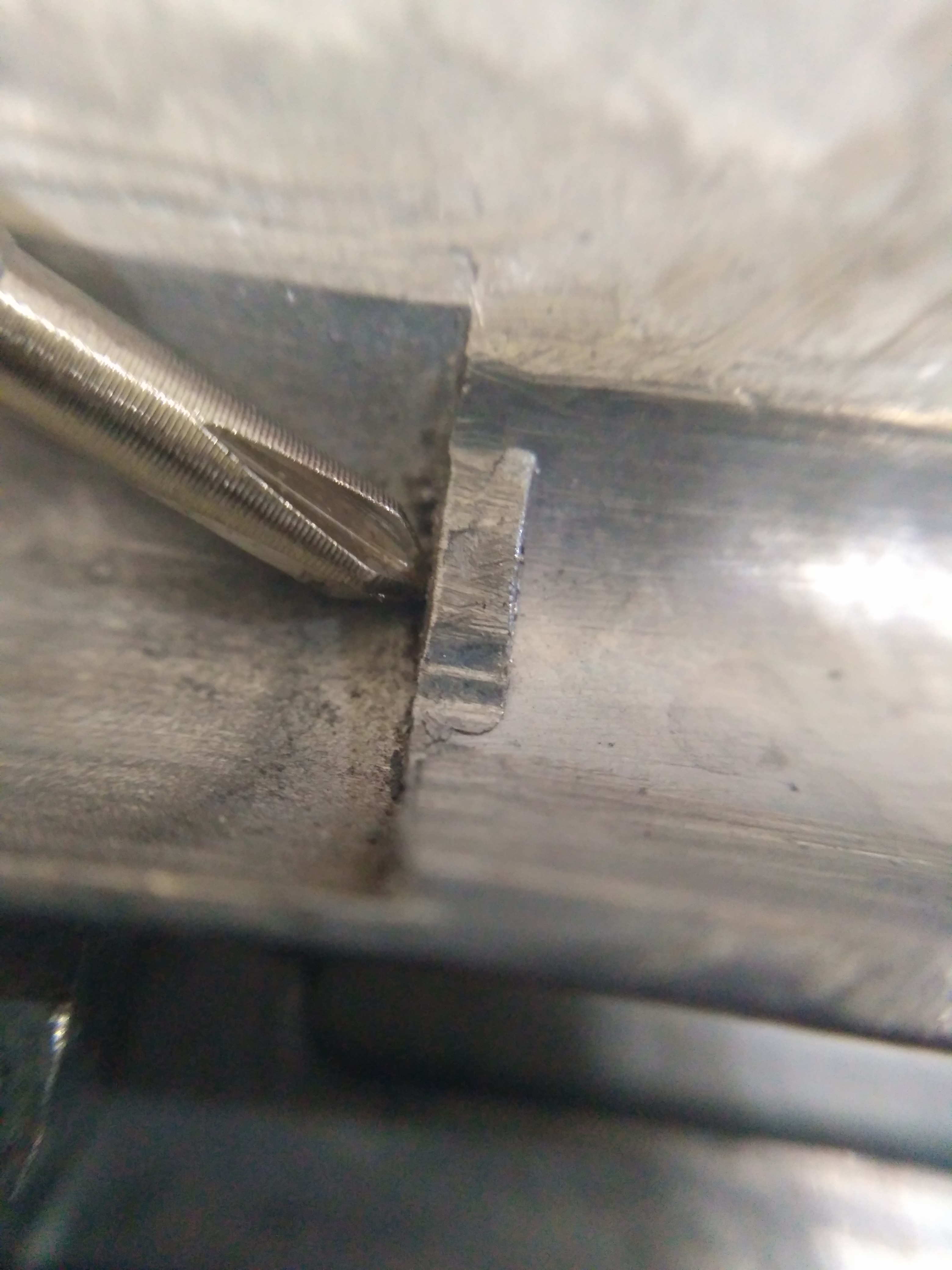

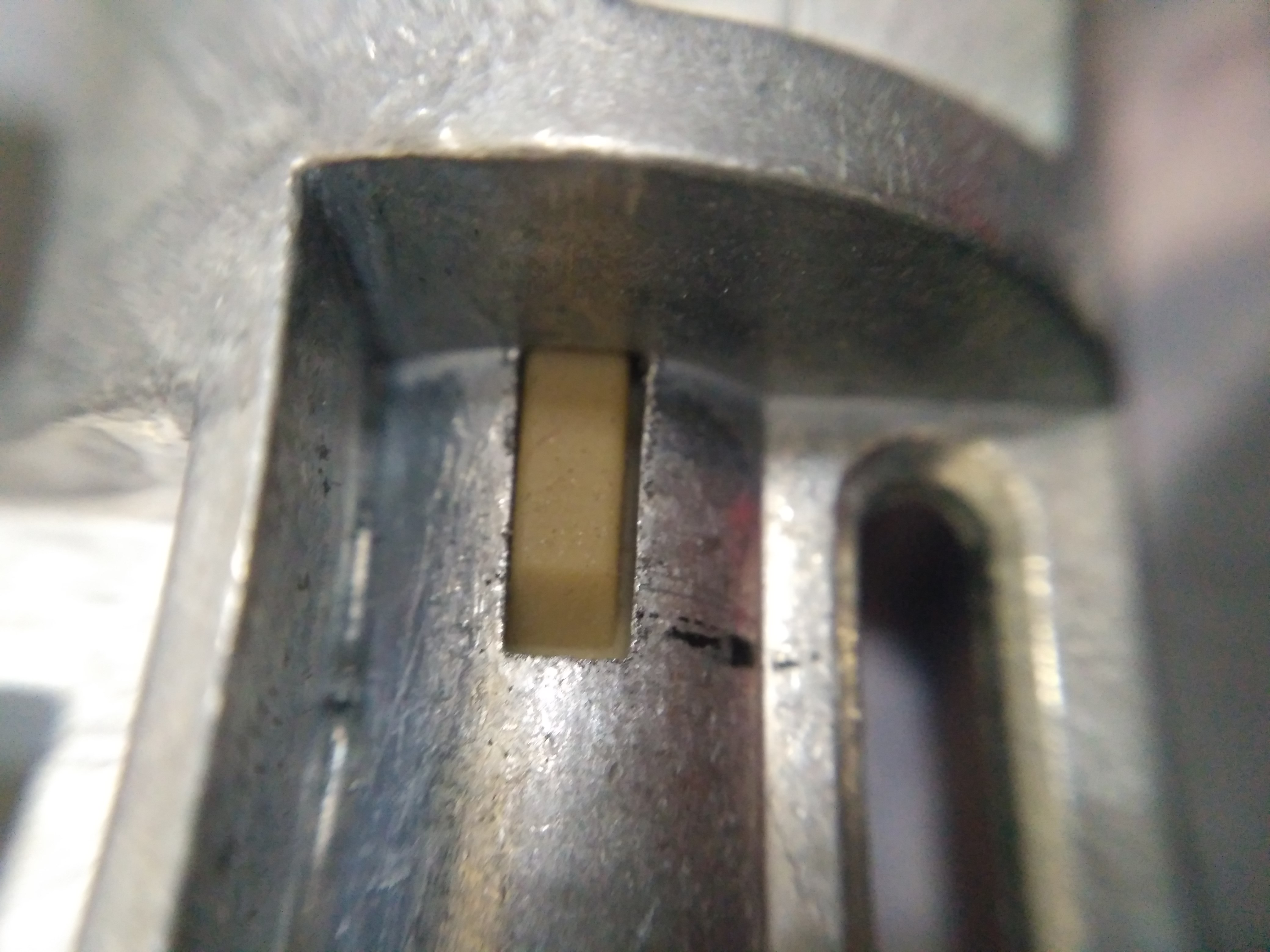

Otra cosa a tener en cuenta, es que algunas cámaras tienen una pestaña donde choca el centrado externo de la goma y hay que modificarla un poco. Hay que comprobar también que la cámara, al cerrar, las aletas interiores ajusten bien en las muescas de anclaje del cañón y que lo fije bien.

img_20180602_001900 img_20180602_001917 img_20180602_002319 img_20180602_002356 img_20180602_002430 img_20180602_002501 img_20180602_002549 img_20180602_002733

Ahora en el nuevo cañón DUO, montamos la goma modify y la ajustamos en su canal de centrado y el de cierre, comprobando que la camara cierra sin forzarla y que no haya luces en medio de las dos partes.

img_20180602_003442_hdr

Se instala la leva Jopa STD para VSR.

Podeis observar el espacio de trabajo que otorga las ventanas de mis cañones duo,  lo perfectamente centrados que entran los actuadores de la leva JOPA

img_20180602_003701_hdr img_20180602_004255

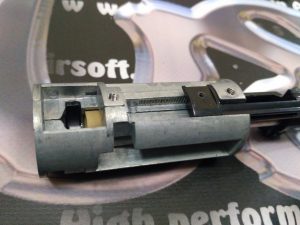

Montamos todo el conjunto prestando especial atención en las barras de regulación y que la goma quede bien en su alojamiento. Todo debe cerrar sin forzar nada.

img_20180602_004408 img_20180602_004554 img_20180602_004650 img_20180602_004659

El detalle de la foto me encanta, se puede apreciar incluso los dos actuadores de la leva y el espacio que dejarán en el centro cuando pase la bola. El hop up está regulado al máximo, así que no habrá problemas para levantar bolas de 0,45 g, y lo mas importante, gracias a las ventanas del cañón DUO que fabrico, el desgaste de la goma es mínimo, ya que no tienen rozamiento con las paredes laterales.

img_20180602_004932

Una vez tenemos el conjunto montado, medimos la distancia donde se instalarán los barrel spacers, esto ya es costumbre mía, cada maestrillo tiene su librillo, así que si alguien piensa que sabe un método mejor, pues que use su método, yo solo trato de guiar un poco y dar ideas.

img_20180602_005330

Usando la cinta aislante o de vinilo, le damos unas cuantas vueltas, introducimos el cañón en el barrel pacer y ponemos unas cuantas vueltas mas de cinta, repetimos la operación con el otro barrel spacer.

img_20180602_005433 img_20180602_005615 img_20180602_005637 img_20180602_005737 img_20180602_005948

Ponemos un poco de silicona en spray al 2% en el exterior del barrel spacer para facilitar su instalación en el cañón exterior y no forzar la goma o el cañón dentro la cámara.

img_20180602_010149 img_20180602_010241

Ahora le toca el turno al cañón exterior: desmontando por completo el end cap del cañon exterior, usaremos un taladro y la broca secuencial, pasamos el taladro para que el cañón de precisión pase libremente, tiene que pasar libremente, ya que usaremos el silencer spacer, no habrá problema.

Yo lo hice con un taladro de columna, pero también se puede con un taladro de batería y a mano.

Después se instala nuevamente y, si se quiere, se pone un poco de fijatornillos y se comprueba la posición donde va a quedar el spacer del silenciador.

img_20180523_114420 img_20180523_114343 img_20180523_113931img_20180602_011731

Introducimos el conjunto de precisión ya upgradeado dentro del cañón exterior, atornillamos la leva de regulación exterior, teniendo cuidado de no pasarnos al apretar, fijamos el Mag Catch a la cámara y revisamos que esté todo centrado.

img_20180602_010333 img_20180602_010414img_20180601_235649

Con el cañón ya alojado en su sitio introducimos la parte roscada del silenciador en el outer barrel, fijándola firmemente, después hacemos el mismo procedimiento que con los spacer barrels, poniendo una cinta para que haga de tope cuando montemos el spacer de silenciador.

Presentamos el spacer y le ponemos un poco de silicona para ayudar también a su instalación.

img_20180602_011807img_20180602_012913img_20180602_012135

Introducimos el spacer del silenciador por la parte delantera, lo ponemos lo más centrado posible, introducimos el spacer hasta el tope de la cinta y ya podemos cerrar la tapa (si tenemos espumas, podemos ponerlas).

img_20180602_013025 img_20180602_013100

Montamos el cañón exterior en el recibidor y volvemos a fijar con los tornillos prisioneros que retiramos al inicio del proceso.

img_20180602_013226

Introducimos el conjunto de cilindro y comprobamos el cierre que hace con la goma.

img_20180602_013404

Montamos el rifle y probamos.

Si todo se hizo correctamente tendremos un aumento considerable en fps, estabilidad, vuelo de la bola y, sobre todo, alcance y precisión.

Espero que os sirva de algo esta guía.



Saludos
