GUIA DE INSTALACION TDC 29 FIJO CUSTOM Y AIRSOFT 3D CUSTOMS
img_20190714_221439

img_20190714_221511



Esta entrada está dedicada a servir de guía para la instalación del regulador TDC29 de FIJO CUSTOM Y Airsoft 3D Customs.

No haré una guía de desmontaje de un VSR-10 o ningún otro rifle, obviare todos los pasos que sean básicos o que son irrelevantes.

En este caso, utilizaré un BAR10 de JG para instalar el TDC29, dejando su cámara original

Piezas Necesarias:

Materiales:

  • Papel de Lija de grano fino
  • Brida de plástico
  • Broca M3, taladro
  • Guía impresa de instalación AQUI o la pueden comprar AQUÍ
  • Pinzas metálicas
  • Epoxi 5 min.

Empezamos:

1- Rodeando el cañón con un disco/papel de lija de grano fino, ayudado con  pinzas pequeñas o aguantando con la mano, se ajusta la lija y se tensa sobre el contorno del cañón, justo encima de la entrada del cargador, en la zona donde va a ir instalado el TDC29.

img_20190714_211635

2- Haciendo movimientos lineales se va  lijando y ajustando poco a poco el TDC, se va  comprobando , si le falta un poco, se repite la operación.

img_20190714_211658 img_20190714_212226



3- Una vez ajustado, no se deben apreciar luces entre el cañón y el TDC29.

Ya sea recto o cónico, el cañón se adapta una vez terminemos el proceso de lijado y ajuste.



img_20190714_212427



4- Acabado la fase de ajuste del TDC, hay que pasar a prepara el cañón.

Una vez desmontado la base del mag catch, se saca la cámara hop up del cañón,  se retira la leva original y todo lo que se crea conveniente que se pueda ver afectado o dañado  en el proceso.

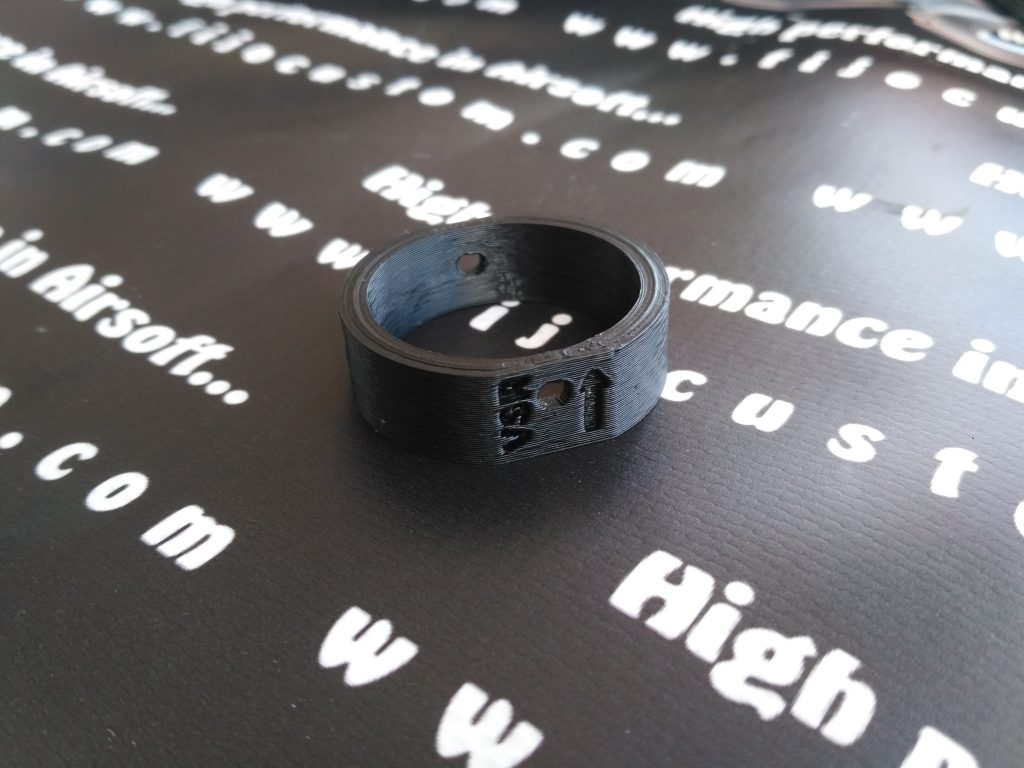

Se vuelve a meter la cámara hop up en su sitio y ayudado de una guía impresa, que podéis descargar del perfil de Fijo Custom de Thingiverse, o comprala AQUÍ , se atornilla la guía a la misma cámara hop up con los tornillos de serie  y se procede a taladrar cuidadosamente el cañón con la broca por el agujero que tiene la guía impresa  en el lado contrario.

5- Opcional se puede utilizar una pequeña mordaza, se monta el cañón lo mas recto posible y se hace el taladro.

img_20190609_120729 img_20190611_121843 img_20190611_121903 img_20190611_121908 img_20190611_122020



6- Una vez se ha realizado cuidadosamente el taladro sin llegar a romper la cámara hop up, se retira la guía impresa y se comprueba el estado del taladro y del cañón, se puede comprobar esto, instalando la leva JOPA TDC en la cámara, introduciendo  la cámara en el cañón exterior en su posición  y marcando con un pequeño rotulador un circulo por la parte del taladro que se acaba de realizar.

Debería quedar encima del nub de la leva y bien centrado .

resul1

img_20190609_120654

img_20190619_213209



7- Después de hacer la comprobación y todo esté correcto, es hora de preparar todo para el epoxi.

Se necesita un CD viejo o un cartón, algo para mezclar, en mi caso un palo de madera de polo y el epoxi rápido.

img_20190714_213122 img_20190714_213151

7.1- La cantidad de epoxi a usar es mínima, así que mezclar muy poca cantidad a partes iguales, en mi caso el dosificador dispensa las dos partes en la misma cantidad si se aprieta en el centro

img_20190714_213236

7.2- Utilizando un tornillo de la misma cámara hop up y una arandela,  podemos hacer el siguiente brico para que el TDC quede bien centrado y marcar de alguna manera la posición, así a la hora de pegarlo, se tenga una idea de su posición correcta

img_20190714_212925 img_20190714_213041 img_20190714_213046

9- Se aplica a todos los bordes inferiores una pequeña capa de epoxi ya mezclado, con muy poco basta, hay que evitar que el epoxi llegue al centro y haga contacto con la tuerca o el tornillo de regulación.

img_20190714_213414

10- Hay aproximadamente 5 minutos de tiempo de manipulación del TDC una vez se aplique el epoxi.

Así que se hace la misma acción que en los pasos anteriores, se introduce el tornillo de la cámara de serie por la parte interior del cañón y se va roscando hasta que el TDC haga contacto con el cañón exterior y se fije con firmeza, luego se limpia el sobrante con un trapo seco o papel, nunca con acetona o disolventes.

Se puede dejar con ese tornillo hasta que seque el epoxi o se puede usar un par de bridas de plástico bien centradas, en mi caso también suelo usar una pinza de sujeción metiendo algo en el interior del cañón que me permita apretar con firmeza.

Dejo foto de todas las opciones, cada quien elija la que mejor le parezca.

img_20190714_213521 img_20190714_213554 img_20190714_213557 img_20190714_213711 img_20190714_213840 img_20190714_213849 img_20190714_214052

11- En este punto solo resta esperar que seque el epoxi y que todo el proceso se haya hecho correctamente. Aunque dice que son 5 minutos, lo mejor es esperar 1 hora como mínimo y después 24 h para que tenga la dureza correcta.

Se retira el tornillo  y todas las fijaciones que se hayan usado y esta todo listo.

img_20190714_220645

12- Ahora solo queda volver a montar todo, cañón, goma, cámara, spacers etc.

Se introduce todo en el cañón y se instala la base del Mag Catch

Se instala la ruleta reguladora del TDC y se ajusta la presión de los prisioneros laterales

img_20190714_220809 img_20190714_221439 img_20190714_221511

13- Este es el resultado visto desde la parte trasera del cañón exterior, un seam muy plano, pero cuando pase la bola hace el efecto envolvente y dará mas spin.

img_20180523_132906

14- Dejo una imagen del resultado con una goma MODIFY, nub al mínimo perfectamente centrado aunque la goma tenga bastante uso.

190714_221631

15- Espero que se vea la regulación desde la posición mínima,  hasta el extremo de regulación que incluso  llega a bloquear la bola.

Espero que la guía os sirva de ayuda.

Quiero agradecer a Toni de Airsoft 3D Customs por permitirme colaborar en el desarrollo de una pequeña parte de su proyecto, por seguir investigando y actualizando el regulador.

También agradecer a JOPA por el soporte tan bueno que da en sus levas y porque es un buen amigo.

Como siempre digo, pueden haber mil formas de hacer las cosas, yo explico la forma en que yo las hago, si os sirve perfecto, si sabes una mejor, comparte!

Un saludo

Fijo
